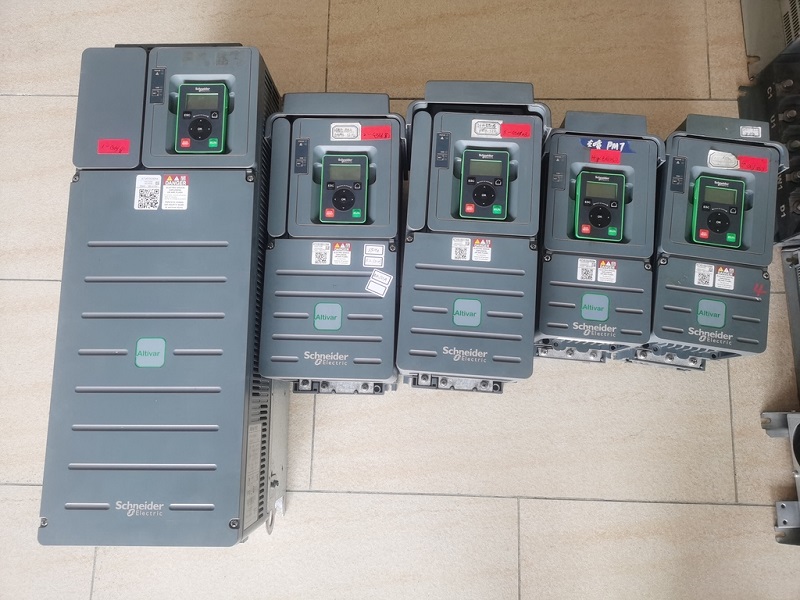

    施耐德ATV610 系列變頻器，是施耐德電氣全新流體控制應用變頻器，檔次低于atv61/71系列重載矢量變頻器，是施耐德面對市場主推的新一代產品。它適用于一般負載應用場合，憑借其可靠的品質，簡單便捷的使用方式和量身定制的功能，對一般流體領域的設備控制能效顯著

技術支持微信

手機 15054540955

1.變頻器狀態代碼：
ACC：加速
CLI：電流限幅
CTL：輸入缺相時受控停機
DCB：正在進行直流注入制動
DEC：減速
FLU：電機正在勵磁
FRF：變頻器處于回退速度
FST：快速停機
NLP：無線路電源(L1， L2， L3上無線路電源 )
NST：自由停機
OBR：自適應減速
PRA：斷電功能有效 ( 變頻器被鎖定)
RDY：變頻器已準備好
RUN：變頻器正在運行
SOC：受控輸出切斷進行中
TUN：正在進行自整定
USA：欠壓報警

2．不能復位的故障報警：
A I 2 F   [AI2 輸入故障]
b O F    [制動電阻過載]
b U F    [制動單元短路]
C r F 1   [預充電故障]
C r F 2   [晶閘管充電回路故障]
E E F 1  [ 控制卡存儲器 ] ? 內部存儲器故障，控制卡
E E F 2  [ 功率卡存儲器 ] ? 內部存儲器故障，電源卡
E n F    編碼器反饋故障
F C F 1  [輸出接觸器未打開]
Fd2    [ 阻尼器開啟 ] ? 雖然已滿足關閉條件，但阻尼器仍保持開啟。
H d F   變頻器輸出短路或接地
I L F    選項卡與變頻器之間出現通信故障
I n F 1  [額定功率錯誤]  功率卡與存儲的卡不同。
I n F 2  [不兼容的電源板] 功率與控制卡不兼容
I n F 3  [內部串行連接]  內部卡之間出現通信故障。
I n F 4  [Internal-mftg zone]  ?  內部數據不一致。
I n F 6  [選件卡故障]  ?  不能識別安裝在變頻器上的選件。
I n F 7  [Internal-hard  ?  變頻器的初始化沒完成。
I n F 8  [內部控制電源故障]  ?  控制電源不正確。
I n F 9  [內部電流測量故障]  ?  電流測量值不正確。
I n F A  [內部輸入電源故障]  ?  輸入級不能正確運行。
I n F b  [內部溫度傳感器]故障
I n F C  [內部時鐘故障]  ?  電子時間測量元件出現故障
I n F E  [CPU 故障]  ?  內部微處理器出現故障
O C F  [過流]
P r F   [電源切除失效]  ?  變頻器的“斷電”安全功能出現故障。
S C F 1   [電機短路]
S C F 2   [有阻抗短路
S C F 3   [接地短路]
S O F    [超速]  ?  不穩定或驅動負載太大。
S P F    [速度反饋丟失]  ?  沒有編碼器反饋信號。
t n F     [自整定]錯誤

3．故障消失可自動復位的故障報警
A P F   [程序故障]  ? 內置控制器卡故障。
C n F   [網絡]  ? 通信卡上出現通信故障。
C O F   [CANopen 通訊]  ? CANopen總線上通信中斷。
E P F 1  [LI/ 位輸入的外部故障]  ?故障被外部設備觸發， 由用戶編程決定
E P F 2  [網絡輸入的外部故障]  ? 故障被通信網絡觸發。
F C F 2  [輸出接觸器未關閉]故障
Fd1   [ 阻尼器卡住 ] ? 雖然已滿足開啟條件，但阻尼器仍然保持閉合
L C F   [輸入接觸器故障]
L F F 2  AI2 4-20mA 信號丟失]
L F F 3  AI2 4-20mA 信號丟失]
L F F 4  AI2 4-20mA 信號丟失]
nFF    [ 無流體故障 ] ? 無流體。檢查第 181頁的無流體檢測參數
O b F   [制動過速]  ? 制動過猛或驅動負載慣性太大。
O H F   [變頻器過熱]  ? 變頻器溫度太高
O L F   [電機過載]  ? 由于電機電流太大而觸發的故障
O P F 1  [輸出缺1 相]  ? 變頻器的輸出缺一相。
O P F 2  [電機缺3 相]  ? 沒有連接電機或電機功率太低。
O S F   [輸入過電壓]  ? 主電壓太高。
O t F 1  [PTC1 過熱]  ? 發現電機1 上的PTC 探頭過熱。
O t F 2  [PTC2 過熱]  ? 發現電機2 上的PTC 探頭過熱。
O t F L  [LI6=PTC 過熱]  ? 檢測到輸入LI6 上的PTC 探頭過熱
P t F 1   [PTC1 探頭]  ? 電機1上的PTC 探頭打開或短路
P t F 2  [PTC2 探頭]  ? 電機2上的PTC 探頭打開或短路
P t F L  [LI6=PTC 探頭]  ? LI6上的PTC 探頭開路或短路
S C F 4  [IGBT 短路]  ? 功率元件出現故障
S C F 5  [電機短路]  ? 變頻器輸出短路
S L F 1  [Modbus 通信]  ? 在Modbus 總線上出現通信中斷。
S L F 2  [PowerSuite 通信]  ? PowerSuite 出現通信故障。
S L F 3  [控制面板通訊故障]  ? 圖形顯示終端出現通信故障。
SPIF   [PI 反饋故障 ] ? PID反饋低于下限
SSF   [ 轉矩 /電流限幅 ] ? 切換至轉矩限幅。
tJF    [IGBT 過熱 ] ? 變頻器過熱。
ULF  [ 過程欠載故障 ] ? 過程欠載看207頁
C F F  [錯誤的設置]  ? 選項卡被更換或取出或設置錯誤
C F I  [無效設置] 無效的設置或通過總線或通信網絡加載的設置不一致。
H C F  [卡匹配] 。第234頁的[卡匹配] （PPI-） 功能已被設置，變頻器卡已被更換
P H F  [輸入缺相]
PrtF  [ 電源確認故障 ] 參數不正確
U S F  [母線欠壓]
